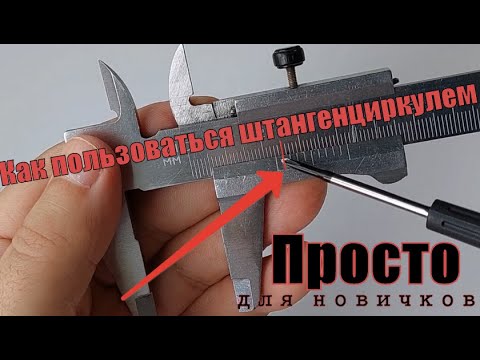

Как правильно пользоваться штангенциркулем с точностью 0.1мм Просто для новичков. Нониусная шкала.

Video Description

Всем привет! Не далее, как вчера общался на одном поднадзорном объекте с сантехником и возник у нас вопрос с размерами труб. Так вот выяснилось, что сантехник измеряет размер так: столько-то целых миллиметров и столько-то десятых, ориентируясь по первой риске на нижней шкале. Штангет у него был с точностью 0.1. Я ему: так вы по нониусу смотрите. Он такой: чего? По чему смотреть? Я конечно рассказал и показал, что к чему. Но был не мало озадачен, что профи своего дела в принципе не знал о штангете элементарных вещей. Думаю, на эту тему стоит поговорить. Наш сайт:http: deco-s.ru По всем вопросам: https://vk.com/prorabsergey Instagram:https: //www.instagram.com/deco__s/ тел:8(342)271-80-83. Услуги:технического надзора за ремонтом квартиры в городе Перми. Контроль на каждом этапе. Экономия денег, времени. Сохранение здоровых нервов. Функция заказчика, частный мастер-прораб по отделочным работам, комплектация. #штангенциркуль #штангет #штангель #нониус #шкаланониуса #верньер #шкалаверньера #измерительныйинструмент #погрешность Один из самых конструктивно простых и распространенных измерительных инструментов, который отличается своей универсальностью, высокой точностью показаний и способностью выполнять замеры внутренний и внешних диаметров – штангенциркуль. Среди множества его видов, имеющих, к тому же, разные размеры, можно найти варианты с действительно минимальной погрешностью. Сам инструмент активно применяют в быту, а в машиностроении и токарном деле без него и вовсе невозможно обойтись. Назначение штангенциркуля – выполнение замеров высокой точности внутри и с наружи измеряемых объектов, а также глубины всевозможных отверстий. Я пользуюсь при общении более коротким названием штангельциркуля-штангель или штангет, когда как. Так вот штангели имеют три типа ШЦ-1, ШЦ-2 и ШЦ-3. По маркировке штангели делятся: ШЦ-I – позволяет определять внешние и внутренние размеры за счет двух пар губок. Глубина отверстий определяется посредством соответствующей линейки. ШЦ-IС – снятие показаний упрощено за счет стрелочной головки, шестерни которой сцеплены с рейкой, установленной в штанги. ШЦТ-I – односторонние губки имеют твердосплавное покрытие. Используют в условиях повышенной абразивности. ШЦК – используют там, где не требуется высокой точности измерений, так как показания снимаются с круговой шкалы, в основе которой лежит пружинный механизм. ШЦ-II – к двухсторонним губкам добавлен механизм подачи рамки, что позволяет выполнять разметку. ШЦ-III. Характерная черта – односторонние губки и большие размеры. Неспособен измерять глубину. ШЦЦ – показания снимаются по цифровой шкале. Штангель состоит: из губок для внутренних измерений, нониуса, губок для наружных измерений, штанги шкалы и линейки глубиномера. Длина шкалы на штанге может составлять от 125 до 4000 мм. Распространенные модификации имеют погрешность 0.1, 0.05, 0.02 и 0.01 мм. Металлический штангенциркуль изготавливают преимущественно из углеродистой и нержавеющей стали, низколегированных инструментальных сталей 9ХС, ХВГ. ГОСТ 166-89 – определяет технические условия для штангелей, а ГОСТ 8.113-85 – определяет порядок поверки. Думаю, рассказывать т показывать, как пользуются штангелем большинство пользователей, нет смысла, а вот что такое нониусная шкала и как ей пользоваться я думаю стоит рассказать и показать. Штангель, что у меня в руках может измерять с точностью до 0.1 мм, что и обозначено на шкале штанги. А вот эта шкала называется шкала нониуса. Как видите, шкала нониуса у штангеля с Рассмотрим процесс чтения показаний штангенциркуля при измерении наружного диаметра.
