چرا در آمپلیفایرها روی بلندگو ها نویز داریم؟

Video Description

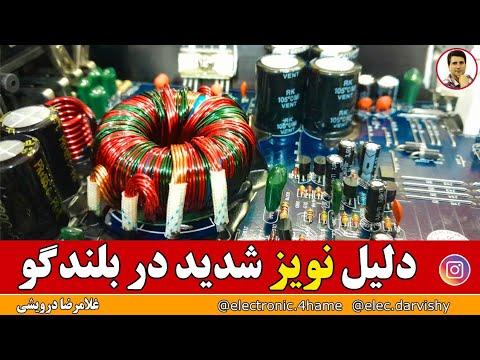

آمپلی فایرها amplifier برخلاف ظاهر ساده ای که دارند، یکی از پیچیده ترین برد ها محسوب میشوند. هر آمپلی فایر دارای دو بخش مجزا است. یک بخش تغذیه Switching power supply و دوم بخش تقویت صدا amplifier. از آنجایی که این مدار با صدا کار میکند، وجود نویزnoise امری بدیهی است. برای برطرف نمودن نویز صدا و نویزهای ولتاژ ، غالبا از فیلترهای Filter مختلفی استفاده میشود. سلف Inductor و خازن capacitor در ورودی مدار امپلی فایر برای نویزهای ولتاژ هستند. تعداد خازن های بیشتر در ذخیره سازی ولتاژ و در اصطلاح کم نیاوردن آمپلی فایر نقش مهمی دارند. بیشتر آمپلی فاری ها فیوزهای محافظتی در ابتدای مدار ولتاژ دارند . غالبا یک دیود Diode به صورت برعکس برای محافظت از اتصال معکوس ولتاژ وجود دارد که باعث قطع شدن فیوزها در اثر اتصال معکوس Reverse connection می شود. ماسفت ها MOSFET برای سوییچنگ در بخش تغذیه ابتدایی مدار وجود دارند. یک ترانس حلقوی Transformer برای سوییچنگ در آمپلی فایرها موجود است. افزایش ولتاژ برای داشتن صدای بلند تر ضروری است. این دستگاه دارای زمین اولیه و ثانویه Secondary ground است یعنی دو بخش سرد دارد که هیچ گاه نباید با یکدیگر در تماس باشند. در بخش امپلی فایر دو بخش تقویتی مجزا وجود دارد. بخش پیش تقویت preamplification و بخش تقویت اصلیamplifier . ترانزیستور مثبت pnp transistor و منفی npn transistor عامل اصلی در تولید صدای بلند هستند. برای تغذیه بخش پیش تقویت از زنرzener و مقاومت resistance برای کاهش ولتاژ استفاده می شود که یکی از دلایل اصلی در خرابی صدای دستگاه هستند. همیشه زنر و مقاومت ها را تعویض کنید حتی اگر سالم هستند. بر اثر گرما و کار مداوم این قطعات به سرعت مستهلک میشوند. برای تعیمر این گونه از بردها، سیگنال ژنراتور Signal generator را روی 50 تا 300 هرتز و با شکل موج سینوسی sine wave از طریق rc وارد مدار کنید. به کمک اسیلوسکوپ oscilloscope که در حالت دی سی dc است، مسیر سیگنال signal را تا خازن کوپلاژ Coupling capacitor هر یک از درایورها دنبال کنید. در بخش درایور ترانزیستورهای تفاضلی Differential transistors و ترانزیستورهای تعیین جریان بیشترین خرابی را دارند. به طور کلی تعمیر این دستگاه ها سخت نیست اما باید مدار را کاملا بشناسید. تعیمر بردهای الکترونیکی نیاز به تجربه و دانش دارد. هیچ گاه به طور تصادفی نمیتوانیم مدار را ایراد یابی و تعیمر کنیم. پس بهتره که با شناخت دستگاه و دیدن آموزش های لازم اقدام به این کار کنیم. تعیمر هر برد الکترونیک پنجره ای رو به دانش است که با گذر زمان و کسب تجربه دنیای جدید مدارات الکترونیک را کشف خواهید کرد. برای اشتراک (Subscription) در کانال روی لینک زیر کلیک بفرمایید: https://www.youtube.com/channel/UCQuAFdhAWjYx1QgLOv7YsSQ?sub_confirmation=1 آموزش های من به زبان انگلیسی ( کانال دوم من) : https://youtu.be/fnR5jg0_8kI?si=z_x-d7jd4x45fEgc درس اول از دوره آموزشی آمپلی فایر خوردو: https://youtu.be/T0yrNpEhgfI ساخت آمپایفایر با ولتاژ مثبت و منفی : https://youtu.be/U7yLxq0DrTI ساخت آمپلی فایر با دو عدد ماسفت : https://youtu.be/zdrbKwzG2FU ساخت میکرفون برای آمپلی فایر: https://youtu.be/JHCxSspew0w ساخت آمپلی فایر با آی سی TDA 2030: https://youtu.be/LT65oQGLIC0 ساخت مدار بیس و تریبل برای آمپلی فایر : https://youtu.be/aKPf-1SVIeA ممنونم از حمایت تون ❤️❤️❤️ من چندین دوره آموزشی هم دارم. بهترین کار در الکترونیک يادگيري تحلیل مدارات هست. هر چه زودتر شروع کنید زمان بیشتری خواهید داشت. وب سايت ما براي تهيه دوره ها https://www.elecma.ir دوره هاي آموزشي ما عبارتند از 1) تحليل منابع تغذيه سوييچينگ بر اساس مدار و شماتيک 2) تحليل برد مدار محافظ برق بر روي نقشه و شرح اصول کار مدار 3) تحليل مدار پاور کامپيوتر. تحليل کامل 4 نقشه مختلف با انواع اي سي هاي موجود 4) ساخت منبع تغذيه متغير با جريان بالا و پايين (با تناسب ترانزيستور 5) نصب فلش پلير در پخش خودرو به صورت اصولي به همراه ساخت مدار سيگنال بدون تغيير در مدار پخش 6) بررسي و تحليل مدار شارژر باطري خودرو 7) بررسي علمي و عملي اينورتر جوشکاري يا دستگاه جوش 8) دوره آموزشي آمپليفاير خودرو 9) دوره آموزشي اينورتر برق 220 ولت 10) متغییر سازی منابع تغذیه کتابی_زنبوری به ساخت همراه مدار اتصال کوتاه وب سايت ما براي تهيه دوره ها https://www.elecma.ir 00:00 شرح مدار آمپلی فایر خوردو 01:10 زمین سرد اولیه و ثانویه 02:18 ولتاژ گیری مدار آمپلیفایر 04:20 شکل موج ورودی سیگنال ژنراتور و نمایش در اسیلوسکوپ 05:20 توصیه های تعمیراتی در آمپلی فایر
