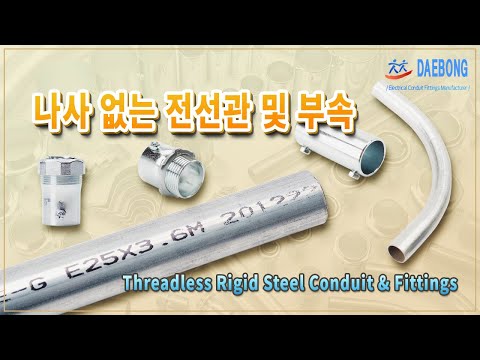

나사 없는 전선관(박강용) 및 부속(Threadless Rigid Steel Conduit & Fittings)

Video Description

#나사없는전선관 #박강전선관 #강제전선관 ◆ 나사 없는 전선관(Non Threaded Steel Conduit) ▷ E 박강 전선관(Thin Steel Conduit tube, 薄鋼電線管) ▷ C - 관의 살두께가 얇은 전선관 - 노출배관 공사에 사용 - 파이프 호칭은 파이프 외경의 홀수 근사치로 표시 (C19, C25, C31, C39, C51, C63, C75) 박강 전선관 (E19, E25, E31, E39, E51, E63, E75) 무나사 전선관 ◎ 강제 전선관(Rigid Steel Conduit) - 보통 철제로 된 전선관을 스틸 전선관 또는 강제 전선관이라고 한다. 강제(鋼製), 즉 강철로 제작된 전선관. 전기배선에서 전선을 보호하기 위해 사용되며 용융 아연 도금 처리하여 표면을 보호. - 강제전선관의 종류는 3종류가 있으며 두께에 따라 후강 전선관, 박강 전선관, 나사의 유무에 따라 나사 없는 전선관으로 구분됨. - 표준 규격 인증은 KS C 8401(IEC 60981-A)-2016 KSC 규격에 정해진 강제전선관 길이는 3.6m 이며 허용오차는 ±5mm로 규정. ▷ 예전 규격에는 후강 전선관이 내경, 박강 전선관이 외경을 기준으로 하였는데, 2016년 규격에는 동일하게 바깥지름으로 명기. 강제 전선관은 녹 때문에 표면에 아연도금을 하여 사용한다. 전선관의 자체의 두께가 두꺼운 강제 전선관을 후강 전선관이라고 하며 박강 전선관은 두께가 얇은 전선관을 말한다. (수도배관 규격) - 후강 전선관은 짝수로 박강 전선관은 홀수로 호칭을 나타낸다. ■ 금속관(Steel Conduit)의 종류 1. 후강전선관 (Steel Conduit Thick Wall) G - 관의 양쪽 끝에 나사가공, 관의 한 쪽 끝에 커플링 장착 - 외부의 충격 등에 강하여 높은 강도를 요구하는 배관 및 노출 배관 등에 사용하며 가장 많이 사용되고 있는 제품. - 호칭이 짝수인 전선관으로 바깥지름이 기준이며, 두께가 두꺼운 전선관을 지칭. - 1본(本) 당 두께는 2.3~3.5mm 범위. 길이는 3.6m - 끝 부분이 나사가공 처리되어 있으며, 높은 강도의 배관작업이 요구되는 경우 또는 폭발성 가스나 표면 아연처리하여 부식성 환경에서 주로 사용. - 호칭 : G16, G22, G28, G36, G42, G54, G70, G82, G92, G104 2. 박강전선관 (Steel Conduit Thin Wall) C - 관의 양쪽 끝에 나사가공된 두께가 얇은 전선관 - 박강 전선관은 무게가 가벼워서 취급이 용이하다. - 호칭이 홀수인 전선관으로 바깥지름이 기준이며, 두께가 얇은 관을 지칭. 두께는 1.6~2.0mm 범위. 길이는 3.6m - 관의 무게 계산은 w=0.02466 T(D-t), t는 관의 두께, D는 관의 바깥지름으로 결정 - 호칭 : C19, C25, C31, C39, C51, C63, C75 3. 나사 없는 전선관 (Steel Conduit Threadless) E (무야마 전선관) 박강전선관과 호칭은 같으나 더 얇은 전선관 - 나사 없는 전선관 전용 공법 전용으로 개발된 전선관이며 KS C 8401에 규정 되어 있는 강제 전선관의 한 종류. - 전선관 끝단부에 나사 가공이 없고 후강전선관보다 얇아서 경제성, 시공성이 뛰어난 제품. - 나사를 사용하지 않기 때문에 볼트 고정식 연결부속품을 사용하여 쉽고 빠르게 시공할 수 있음. (볼트식 이음쇠) - 제품 경량 및 연결방식에 따라 설치 및 해체가 용이해 유지보수성이 높음. - 후강 전선관에 비해 무게가 가볍고 별도의 장비가 필요 없어 작업자의 현장사고도 줄일 수 있음. - 후강전선관 대비 34~50% 경량- (E19 0.53kg/m, G16 1.06kg/m) - 제품 두께는 1.2~1.8mm. 길이는 3.6m - 호칭 : E19, E25, E31, E39, E51, E63, E75 ◎ 스테인레스 스틸 전선관 - 스테인리스 스틸 SUS 304(STS304)로 만들어진 전선관으로 일반 스틸전선관에 비해 부식에 매우 강애 긴 수명을 갖는다. 식품, 의약품 공장 등 위생을 중시하는 현장이나 높은 수준의 청결이 요구되는 현장에서 주로 사용. ※ 금속관 : 전선을 넣어서 배선을 하기 위하여 쓰이는 금속제 파이프. 보통 강철제인데 특후강 전선관, 후강 전선관, EMT 전선관, 박강 전선관의 4종이 있다. ◎ 나사 없는 전선관(Plain Conduit) 노출 혹은 은폐, 콘크리트 매설의 배선에 사용하는 전선관으로, 바깥 지름의 근삿값을 나타내는 홀수 앞에 E 기호를 붙여 표시한다. ◎ 일반적인 전선관에서는 박강 전선관을 많이 이용하며, 관의 호칭법은 외경을 홀수값으로 나타낸다. ◎ 금속전선관의 시공 조건 금속관은 전기가 흐를 수 있기 때문에 반드시 접지 공사를 해야 하며 구부려야 할 경우 전선관 내부 지름의 6배 이상으로 해야 한다. 금속관 내부에서는 전선과 전선을 연결하는 접속을 해서는 안된다. 금속관 역시 도체이므로 접속 부분의 절연이 약하기 때문에 누전 사고 등이 발생할 수 있다. 금속관에 전선을 넣을 때는 서로 다른 굵기의 전선을 넣을 대는 관내 단면적의 32% 이내로 한다. 제어회로용(신호) 이나 같은 굵기의 전선을 넣을 때는 관내 단면적의 48% 이내로 넣어야 한다. ◎ 관련부속 - 나사 없는 전선관용 커플링 (E19 ~ E75) - 나사 없는 전선관용 노말밴드(E19 ~ E75) - 나사 없는 전선관용 박스 콘넥터 (E19 ~ E75) - 나사 없는 전선관용 후렉시블 콘넥터 (E19 ~ E75) - 나사 없는 전선관용 찬넬 크램프 (E19 ~ E75) - 나사 없는 전선관용 새들 (E19 ~ E75) ※ Checking fitting : 8mm 렌치를 사용하여 머리 부분이 분리될 때까지 돌려서 체결. =========================== (주)대봉이엔지는 1978년부터 40여년간 '전기배관자재'만을 고집해 온 전문업체입니다. 건축물을 살아 움직이게 하는 전기의 흐름은 그 혈관인 배관을 통해 완성된다는 믿음으로 부단한 품질향상을 위해 노력하고 있습니다. 앞으로도 더 높은 품질, 더 다양한 제품으로 고객 여러분들과 산업현장에서 만나기 위해 최선을 다하겠습니다. ▶ 대봉 인스타그램 https://www.instagram.com/daebongeng_19/ ▶ 대봉 카카오톡 채널 http://pf.kakao.com/_xaxdExbxb ▶ 대봉 홈페이지 http://www.daebong19.co.kr 고객 여러분의 소중한 의견 언제든지 '묻고 답하기'에 남겨주세요. ▶ 상담전화 031-572-7881 (월~금 / 08:30 ~18:30) 궁금한 사항은 영업부에서 친철하고 상세하게 안내해 드리겠습니다.
