Lumus 32NP5001 висит в дежурке. Блок TP.MS3663S.PB818 (терминальный лог, основные напряжения)

Video Description

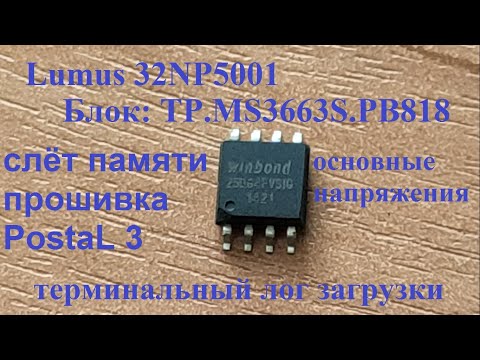

В ремонте телевизор Lumus 32NP5001 который висит в дежурном режиме и никакими методами не выходит в рабочий режим. Телевизор построен на моноблоке TP.MS3663S.PB818 и панели PT320AT01-1 D00 с такой же по названию матрицей. Маркерный состав моноблока : MSD3663LSA-SW AUMP798A, 25Q64CSIG (25L6436F), (TSOP-25-6, UB101) 273J23 142ca, SGM330A-YQS, OB3353CP (driver LED), CSY1281AER J1446601, (TSOP25-6, UD1, UD2,) 2201 - 2шт, CDT-9NT372-RF01 (F) (tuner), 24 MHz кварц, (UC1) AW4210P В видео показано считывание дампа старой прошивки, программирование новой микросхемы SPI этим дампом. После проверки старого дампа, с форума https://remont-aud.net был скачан рабочий дамп, микросхема прошита рабочей прошивкой с помощью программатора Postal. После установки микросхемы памяти с рабочей прошивкой, телевизор успешно заработал. Проверены основные напряжения в рабочем и дежурном режиме на блоке TP.MS3663S.PB818. Так же как дополнение показано снятие алгоритма загрузки через терминал. Данные находятся по адресу: https://cloud.mail.ru/public/eBwq/MNKYLbhYh Скачивание доступно подписчикам канала, поэтому если по какой то причине нет доступа, битый файл, то необходимо подписаться на ЮТуб канал и с этого браузера где подписка, скачать файл лога. Возможны другие варианты… Мои видео Вы можете найти на Первом Сибирском форуме: http://televid-sib.ru/index.php Это форум по ремонту электроники и бытовой техники. Огромная подборка TV MNT LCD LED Plasma схем, сервис мануалов, софта Eeprom, SPI, NAND, EMMC, обновления по USB, схем и спецификации Power Supply, профессиональная помощь в ремонте и многое другое.
