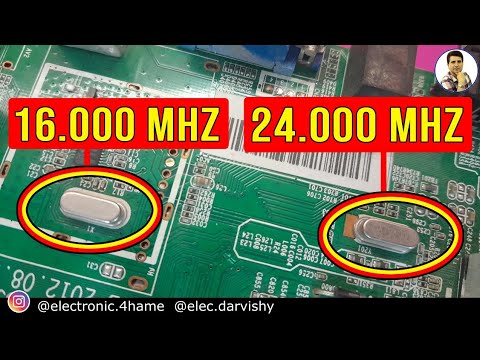

فرکانس گیری کریستال در مدارات الکترونیک

Video Description

یک نوسان ساز کریستالی crystal یک مدار نوسانگر الکترونیکی است که از یک کریستال پیزوالکتریک به عنوان عنصر انتخابی فرکانس استفاده می کند. فرکانس نوسانگر اغلب برای پیگیری زمان استفاده می شود، مانند ساعت های مچی کوارتز، برای ارائه یک سیگنال ساعت پایدار برای مدارهای مجتمع دیجیتال، و برای تثبیت فرکانس برای فرستنده ها و گیرنده های رادیویی. رایج ترین نوع تشدید کننده پیزوالکتریک مورد استفاده، کریستال کوارتز است، بنابراین مدارهای نوسانگر که آنها را در خود جای داده اند به عنوان نوسانگرهای کریستالی شناخته می شوند. با این حال، سایر مواد پیزوالکتریک از جمله سرامیک های پلی کریستالی در مدارهای مشابه استفاده می شود. یک نوسان ساز کریستالی متکی به تغییر جزئی در شکل کریستال کوارتز تحت میدان الکتریکی است، خاصیتی که به عنوان پیزوالکتریک معکوس شناخته می شود. ولتاژ اعمال شده به الکترودهای روی کریستال باعث تغییر شکل آن می شود. هنگامی که ولتاژ حذف می شود، کریستال ولتاژ کوچکی تولید می کند زیرا به شکل کشسانی به شکل اولیه خود باز می گردد. کوارتز در یک فرکانس تشدید پایدار نوسان می کند، مانند یک مدار RLC عمل می کند، اما با ضریب Q بسیار بالاتر (اتلاف انرژی کمتر در هر چرخه نوسان). هنگامی که یک کریستال کوارتز به فرکانس خاصی تنظیم می شود (که تحت تأثیر جرم الکترودهای متصل به کریستال، جهت گیری کریستال، دما و سایر عوامل قرار می گیرد)، آن فرکانس را با پایداری بالا حفظ می کند. کریستال‌های کوارتز برای فرکانس‌هایی از چند ده کیلوهرتز تا صدها مگاهرتز تولید می‌شوند. بیشتر برای وسایل مصرفی مانند ساعت مچی، ساعت، رادیو، کامپیوتر و تلفن همراه استفاده می شود. با این حال، در کاربردهایی که اندازه و وزن کوچک مورد نیاز است، کریستال‌ها را می‌توان با رزونانس‌های آکوستیک حجیم لایه نازک جایگزین کرد، به‌ویژه اگر به تشدید فرکانس فوق‌العاده بالا (بیش از 1.5 گیگاهرتز) نیاز باشد. کریستال‌های کوارتز در تجهیزات تست و اندازه‌گیری مانند شمارنده‌ها، ژنراتورهای سیگنال و اسیلوسکوپ‌ها نیز یافت می‌شوند. برای اشتراک (Subscription) در این کانال روی لینک زیر کلیک بفرمایید: https://www.youtube.com/channel/UCQuAFdhAWjYx1QgLOv7YsSQ?sub_confirmation=1 برای اشتراک (Subscription) در کانال انگلیسی من روی لینک زیر کلیک بفرمایید: https://www.youtube.com/channel/UCmWlm_ONqeX83AL7odSgiyw?sub_confirmation=1 ممنونم از حمایت تون ❤️❤️❤️ من چندین دوره آموزشی هم دارم. بهترین کار در الکترونیک يادگيري تحلیل مدارات هست. هر چه زودتر شروع کنید زمان بیشتری خواهید داشت. وب سايت ما براي تهيه دوره ها https://www.elecma.ir دوره هاي آموزشي ما عبارتند از 1) تحليل منابع تغذيه سوييچينگ بر اساس مدار و شماتيک 2) تحليل برد مدار محافظ برق بر روي نقشه و شرح اصول کار مدار 3) تحليل مدار پاور کامپيوتر. تحليل کامل 4 نقشه مختلف با انواع اي سي هاي موجود 4) ساخت منبع تغذيه متغير با جريان بالا و پايين (با تناسب ترانزيستور 5) نصب فلش پلير در پخش خودرو به صورت اصولي به همراه ساخت مدار سيگنال بدون تغيير در مدار پخش 6) بررسي و تحليل مدار شارژر باطري خودرو 7) بررسي علمي و عملي اينورتر جوشکاري يا دستگاه جوش 8) دوره آموزشي آمپليفاير خودرو 9) دوره آموزشي اينورتر برق 220 ولت 10) متغییر سازی منابع تغذیه کتابی_زنبوری به ساخت همراه مدار اتصال کوتاه 11) مفاهیم پایه در الکترونیک ( دوره عملی و علمی) وب سايت ما براي تهيه دوره ها https://www.elecma.ir 00:00 معرفی کریستال crystal 01:51 روشن کردن مدار الکترونیک برای تست کریستال 03:12 تست کریستال به کمک مولتی متر 04:28 تست کریستال به کمک اسیلوسکوپ 07:13 نکات پایانی در باره کریستال crystal
